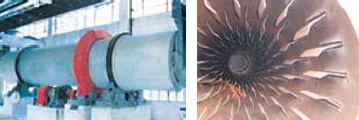

HYG系列回转滚筒干燥机
概述：
湿物料从干燥机一端投入后，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热、传质推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下， 可调控地运动至于干燥机另一段星形卸料阀排出成品。
应用：
适用于
①化工、矿山、冶金等行业大颗粒,比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。
②对有特殊要求的粉末,颗粒状物料的干燥,如：H P发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
③要求低温干燥，且需大批量连续干燥的物料。
特点：
转筒干燥机械化程度高，生产能力较大
流体通过筒体阻力小，功能消耗低
对物料特性的适应性比较强
操作稳定，操作费用较低，产品干燥的均匀性好
技术参数：
形式 |
直接加热顺流式 |
直接加热顺流式 |
直接加热逆流式 |
直接加热逆流式 |
复合加热 |
复合加热 |
| 物料种类 |
矿石 |
HP发泡剂 |
高炉矿渣 |
硫铵 |
磷肥 |
煤 |
| 处理量(Kg/h) |
1000 |
466 |
15000 |
20000 |
12000 |
5000 |
| 初含水量(%) |
30 |
13 |
6 |
1.5 |
5 |
6.5 |
| 终含水量e(%) |
15 |
0.3 |
1 |
0.1 |
0.1 |
0.1 |
| 平均粒径(mm) |
6.5 |
0.05 |
4.7 |
0.5-1.7 |
0.5 |
5 |
| 物料堆积重度(kg/m2) |
770 |
800 |
1890 |
1100 |
1500 |
750 |
| 热风度kg/h |
39000 |
5400 |
10750 |
9800 |
6500 |
16000 |
| 入口气体温度℃ |
600 |
165 |
500 |
180 |
650 |
570 |
| 物料出口温度℃ |
|
42 |
100 |
70 |
80 |
75 |
| 加热方式 |
煤气 |
蒸气或电加热 |
重油 |
燃煤热风炉 |
重油< |
重油 |
| 装料系数(%) |
|
6.3 |
7 |
7.5 |
7.8 |
18 |
| 转速(rpm) |
4 |
4 |
3.5 |
3 |
4 |
2 |
| 倾斜度(m/m) |
0.04 |
0.005 |
0.03 |
0.05 |
0.05 |
0.043 |
| 抄板数目 |
12 |
24 |
12 |
22 |
内筒外面8外筒内面16 |
6 12 |
| 干燥器直径(m) |
2.0 |
1.5 |
2 |
2.3 |
外筒2内筒0.84 |
外筒2.4内筒0.95 |
| 干燥器长度(m) |
20 |
12 |
17 |
15 |
10 |
16 |
| 驱动功率(kw) |
22 |
7.5 |
15 |
11 |
11 |
15 |
