HG 系列滚筒刮板干燥机
概述:

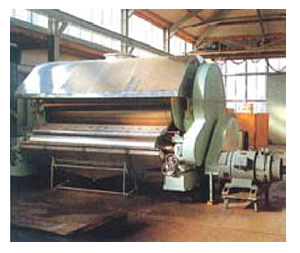

滚筒刮板干燥机是一种内加热传导型转动连续干燥设备。旋转的滚筒通过其下部料槽,粘附着一厚度的料膜,热量通过管道输送至滚筒内壁,传导到滚筒外壁,再传导给料膜,使料膜中的湿得到蒸发、脱湿、使含湿分的物料得到干燥。干燥好的物料被装置在滚筒表面的刮刀铲离滚筒,到置于刮刀下方的螺旋输送器,通过螺旋输送器再将干物料集中、包装。
特点:
1、热效率高。因滚筒刮板干燥机传热机理属热传导,传热方向在整个操作周期中保持一致,除盖散热和热辐射损失外,其余热量全都用于筒料膜湿分的蒸发上,热效率可达70%-80%。
2、操作弹性大,适用性广。可调整滚筒刮板干燥机的诸多干燥因素。如进料的浓度、涂料料膜的厚度、加热介质的温度、滚筒的转动速度等,都可以改变滚筒刮板干燥机的干燥效率,且诸多因素互无牵连。这给滚筒刮板干燥操作带来很大方便,使之能适应多种物料的干燥和不同产量的要求。
3、干燥时间短。物料的干燥周期一般只有10-300秒,在适合于热敏性物料。若将滚筒干燥机设置在真空器中,则可在减压条件下运行。
4、干燥速率大。由于涂抹于筒壁的料膜很薄,一般在0.3-1.5mm,且传热、传质方向一致,料膜表面可保持20-70kg.H2O/m2.h的蒸发强。
应用:
适用于化工、染料、制药、食品、冶金等行业液体或较粘稠物料的干燥。
技术参数:
规格 |
滚筒尺寸mm |
有效加热面积m2 |
干燥能力Kg.H2O/m2.h |
蒸汽耗量
Kg/h |
电机功率
kw |
外形尺寸
mm |
重量
kg |
HG-600 |
ф600x800 |
1.12 |
40-70 |
100-175 |
2.2 |
1700x800x1500 |
850 |
HG-700 |
ф700x1000 |
1.65 |
60-90 |
150-225 |
3 |
2100x1000x1800 |
1210 |
HG-800 |
ф800x1200 |
2.26 |
90-130 |
225-325 |
4 |
2500x1100x1980 |
1700 |
HG-1000 |
ф1000x1400 |
3.30 |
130-190 |
325-475 |
5.5 |
2700x1300x2250 |
2100 |
HG-1200 |
ф1200x1500 |
4.24 |
160-250 |
400-625 |
7.5 |
2800x1500x2450 |
2650 |
HG-1400 |
ф1400x1600 |
5.28 |
210-310 |
525-775 |
11 |
3150x1700x2800 |
3220 |
HG-1600 |
ф1600x1800 |
6.79 |
270-400 |
675-1000 |
11 |
3350x1900x3150 |
4350 |
HG-1800 |
ф1800x2000 |
8.48 |
330-500 |
825-1250 |
15 |
3600x2050x3500 |
5100 |
HG-1800A |
ф1800x2500 |
10.60 |
420-630 |
1050-1575 |
18.5 |
4100x2050x3500 |
6150 |
注:如客户需要,可为客户设计制造上部进料双滚筒干燥机。
