RLY系列燃油热风炉
概述：
燃料通过燃烧器燃烧,产生高温燃气。并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气,高温燃气经热量散发后温度降低至250℃后排到大气中。需加热的空气通过选配的鼓风机强送入热风炉、吸热后温度升值额定值从热风出口送出、当热风温度达到额定的上限温度时。燃烧器会自动停止燃烧或自动转为小火焰燃烧,当热风温度降低到额定的下限温度时,燃烧器又会重新点燃运行或转为大火燃烧,升温的速度可调进应用于金属表面涂装、制药、粮食、食品、木材加工、纺织印染、化工、汽车等行业。
技术参数：
型号 |
燃烧器型号 |
燃油量kg/h |
供热量104kcal/h |
外形尺寸L×W×Hmm |
热风口L×W mm |
总重kg |
| RLY1 |
RIELLO.G3/DL3FS |
1.3-1.6 |
1 |
1200x1200x1600 |
Ф200 |
460 |
| RLY4 |
RIELLO.G10/DL10FS |
5-6.5 |
4 |
1700x1300x1600 |
Ф250 |
850 |
| RLY10 |
RIELLO.G20/DL23FS |
13-16 |
10 |
2300x1568x1870 |
Ф300 |
2200 |
| RLY20 |
PRESS 1G/DL34FS |
26-32 |
20 |
2800x1568x1870 |
Ф400 |
2670 |
| RLY30 |
RL50/DL55FT |
39-48 |
30 |
3400x1568x1870 |
Ф450 |
3060 |
| RLY40 |
RL70/DL75FT |
52-64 |
40 |
4440x1768x2070 |
Ф550 |
5600 |
| RLY60 |
RL100/DL100FT |
78-96 |
60 |
5140x1868x2070 |
Ф600 |
8460 |
| RLY100 |
PRESS 4G/DL120FT |
130-140 |
100 |
6440x2480x2300 |
550x600 |
12800 |
| RLY160 |
P300/DL250FT |
200-300/270 |
160 |
7470x2920x3480 |
750x900 |
15780 |
| RLY200 |
P300/DL300FT |
260-300 |
200 |
8175x2920x3480 |
750x900 |
18500 |
| RLY360 |
GI510 |
480-620 |
360 |
9300x2920x3480 |
|
21000 |

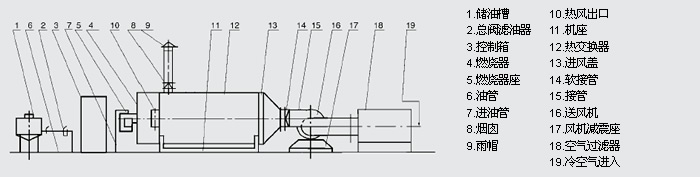

安装示意图：
